제품소개
ALEXYS ANALYZER
Antec Scientific의 전기 화학 검출기(ECD)에 기반한 ALEXYS ANALYZER 입니다.
사용자의 목적과 어플리케이션 종류에 맞게 시스템을 커스텀해 분석에 최적화 합니다.
ALEXYS Analyzer
ALEXYS Carbohydrate Analyzer 혹은 ALEXYS 탄수화물 분석기는 시료 내 탄수화물 및 당을 분석하기 위한 HPAEC-PAD 시스템입니다.
HPAEC-PAD란, High Performance Anion Exchange Chromatography - Pulsed Amperometric Detection의 약자로써, 고성능 음이온 교환 크로마토그래피를 통한 분리 후 펄스 전류법을 통한 검출을 수행하는 시스템을 의미합니다. 이는 기존의 당 분석기 혹은 탄수화물 분석기로 활용된 HPLC-RID 혹은 HPLC-ELSD 시스템의 단점을 보완하며 여러분에게 비약적인 성능을 제공합니다.
전기 화학 검출기 DECADE Elite에 기반한 이 시스템은 여러분에게 쉬운 준비, 빠른 안정화, 뛰어난 성능을 동시에 제공합니다.
높은 분리도와 선택성, 뛰어난 검출 감도를 자랑하는 전기 화학 검출 시스템은 그만큼 까다로운 조건과 엄격한 관리가 요구됩니다.
뛰어나고 안정된 분석환경을 위해선 대표적으로 시스템 내 모든 유로가 비금속 재질이어야 하며 이동상은 고순도 질소 혹은 헬륨 가스로 보호돼야 합니다. 이러한 시스템 조건은 매우 제한적이기 때문에, 다른 분석 장비 제조사에서 이러한 요구 조건을 완벽하게 충족할 수 없거나 매우 어려운 경우가 많습니다.
ALEXYS Carbohydrate Analyzer는 이러한 요구 조건을 완벽하게 만족하는 시스템으로써 탄수화물 및 당 분석에 최적화돼 쉬운 이동상 준비, 뛰어난 장비 성능, 빠른 안정화를 여러분에게 제공합니다. 시중의 다양한 전기 화학 검출 시스템을 사용해본 사용자들은 공통적으로 비슷한 문제점을 겪습니다. 느린 안정화와 이에 따른 불안정한 베이스라인 등이 대표적으로 사용자들이 겪는 문제인데, ALEXYS Analyzer와 DECADE Elite 전기 화학 검출기는 빠른 안정화와 안정적인 베이스라인을 제공합니다.
전기 화학 검출기에 사용되는 플로우셀인 SenCell은 그 어떠한 제조사보다 우수한 검출 감도를 자랑합니다. Wall-Jet 구조로써 기술 특허로 보호받는 이 플로우셀은 획기적으로 감소된 작동 용량으로 매우 우수한 검출 감도를 제공합니다. 또한 팔라듐에 기반한 HyREF 보조 전극은 그 어떠한 유지보수도 없이 사실상 반 영구적인 수명을 제공합니다.
고성능 음이온 교환 컬럼인 SweetSep AEX 시리즈는 단당류, 이당류, 올리고당류 및 다당류까지 모든 범위의 탄수화물 및 당 분석에서 최고의 성능을 제공합니다. Hydroxide 이동상에 기반해 분리하는 이 컬럼은 시중의 탄수화물 및 당 분석을 위한 HILIC 혹은 리간드 교환 컬럼보다 뛰어난 분리도를 제공할 수 있습니다.
DECADE Elite, SenCell, SweetSep이 조합된 ALEXYS 탄수화물 분석기는 여러분에게 ~ 10 nmol/ml의 검출 한계를 제공하며 이를 통해 여러분의 탄수화물 분석 환경을 만족스러운 환경이 될 수 있게 제공합니다.

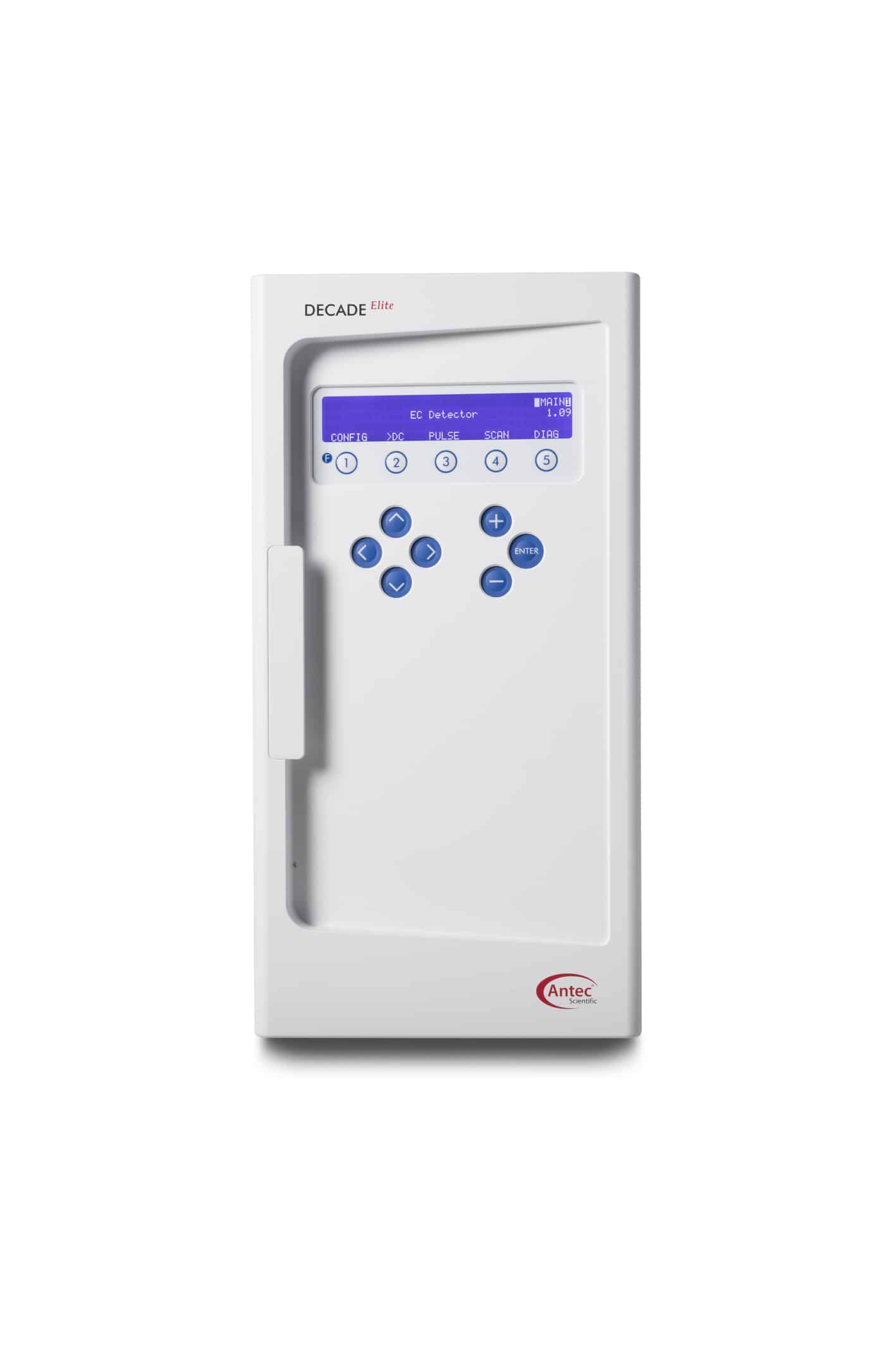

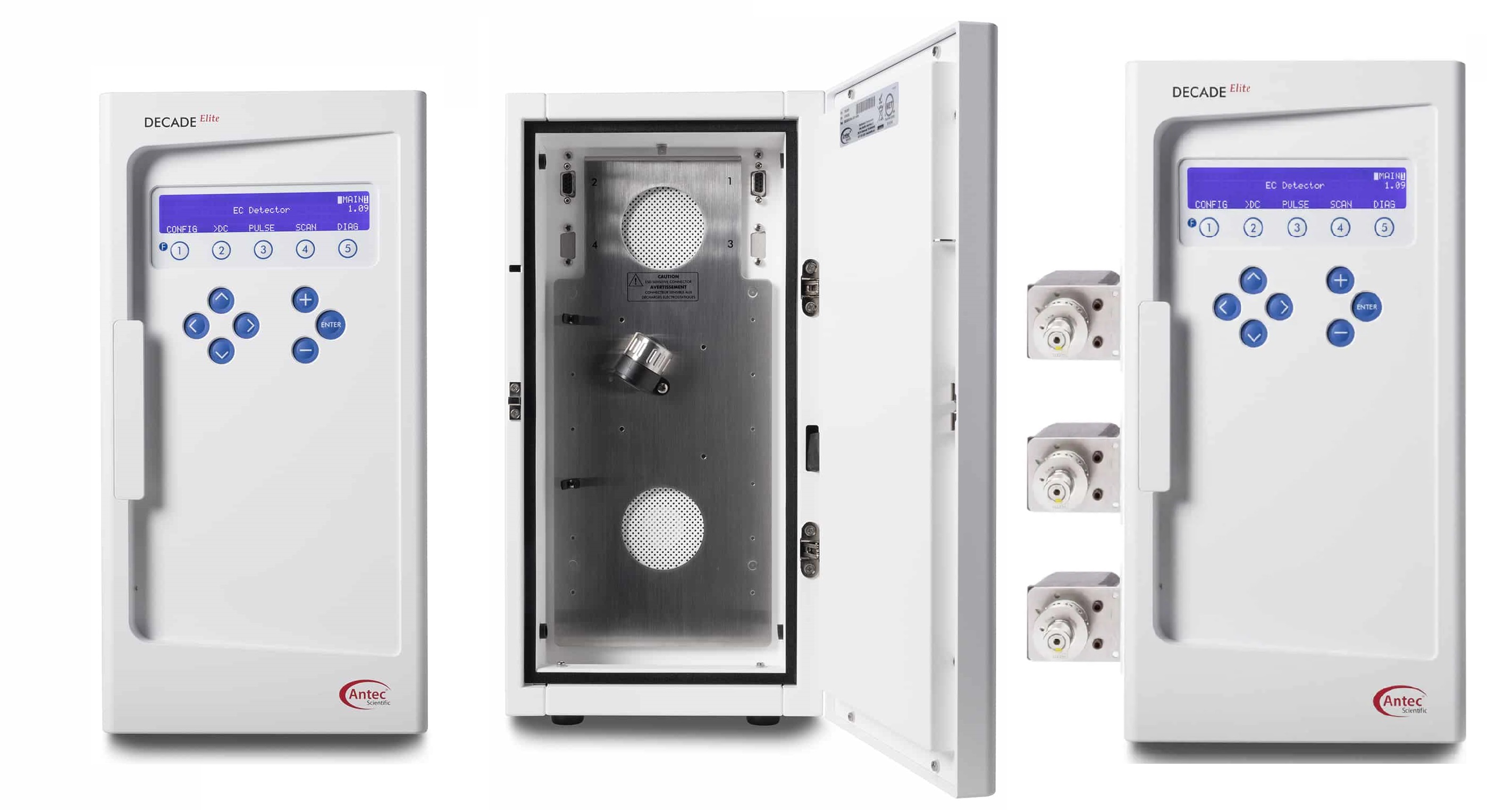

DECADE Elite(ECD)
DECADE Elite
- The best ECD in the world
Antec Scientific의 전기 화학 검출기 DECADE Elite는 최고의 감도와 선택성을 통해 여러분에게 최고의 사용 경험을 제공합니다.
30년이 넘는 기간 동안 꾸준한 기술 축적과 개발을 통해 전 세계에서 가장 강력한 전기 화학 검출기를 판매하고 있습니다.
전류법에 기반한 전기 화학 검출기인 DECADE Elite는 직류법(DC), 펄스 전류법(PAD) 등 폭넓은 어플리케이션을 완벽하게 지원하며 그 어떠한 전기 화학 검출기보다 뛰어난 검출 감도를 자랑합니다. 사용자가 편리하게 유지보수 할 수 있는 보편적인 플로우셀인 FlexCell, 특허로 보호 받는 독자적인 기술을 통해 새롭게 출시한 플로우셀인 SenCell 두 가지 옵션을 제공하며 이를 통해 EPA, USP, EP, AOAC 등 다양한 국제적인 분석 요구 사항을 매우 엄격하게 준수할 수 있습니다.

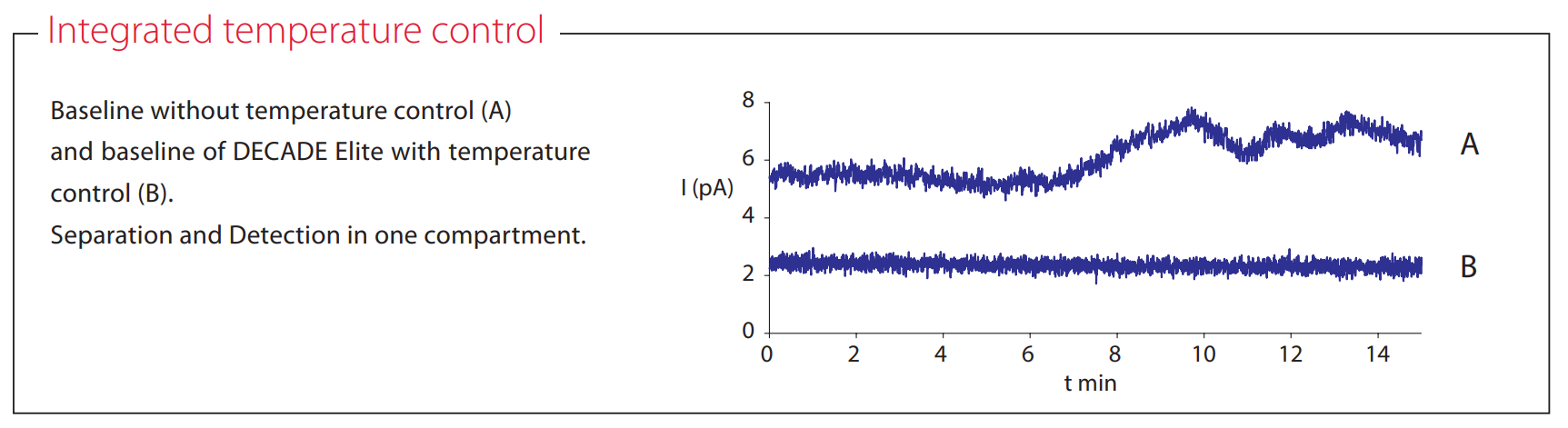

분석의 감도와 선택성이 매우 좋다는 것은 그 검출법이 매우 예민하다는 것을 의미하며 이렇듯 매우 예민한 검출법과 검출기에는 그에 적합한 기술이 필요합니다. 안정적인 베이스라인, 빠른 안정화, 뛰어난 검출 감도를 제공해 여러분에게 최고의 전기 화학 검출 솔루션을 제공합니다.
전기 화학 검출이 DECADE Elite에 대해 보다 더 자세한 내용은 다음을 참고하세요.
FlexCell™
- The most Flexible, Versatile FlowCell
Antec Scientific의 FlexCell은 그 이름에 걸맞게 매우 뛰어난 유연성, 다재다능함을 가지고 있습니다. 독보적인 디자인을 통해 작동 전극(WE)를 몇 분 이내로 교체할 수 있습니다.
직류법(DC), 펄스 전류법(PAD) 모두 사용 가능하며 펄스 전류법에서 3, 4 단계의 전류를 사용자 편의에 맞게 설정할 수 있습니다. 셀의 부피는 1 µL이하이며 이를 통해 UV, CD 등의 다른 검출기를 추가로 연결할 수 있습니다.

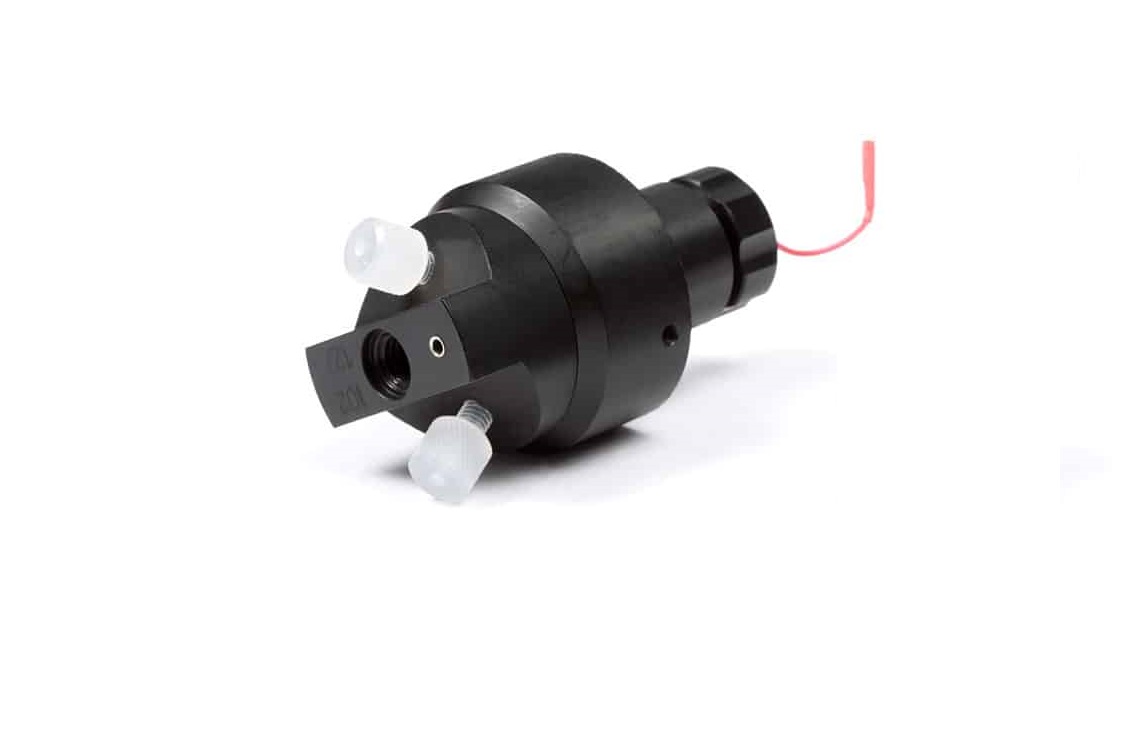

<FlexCell™>
Flexibility
- Ease of replacing Electordes
전기 화학 검출의 경우 시료의 산화-환원 반응을 이용하기 때문에 작동 중 조금씩 전극의 표면이 오염되거나 마모됩니다. 이러한 상황에서 FlexCell은 사용자가 쉽게 분해 및 표면 연마 작업을 통해 재사용할 수 있습니다.
또한 다른 분석 어플리케이션 수행을 위해 작동 전극 및 참조 전극의 재질을 손쉽게 변경할 수 있습니다.
예를 들어 생체 아민 분석을 위한 유리질 카본(GC), 탄수화물 분석을 위한 금(Au), 과산화물 분석을 위한 백금(Pt) 등 어플리케이션별 적합한 작동 전극 재질을 선택하여 사용자에게 최상의 사용 경험을 제공합니다.

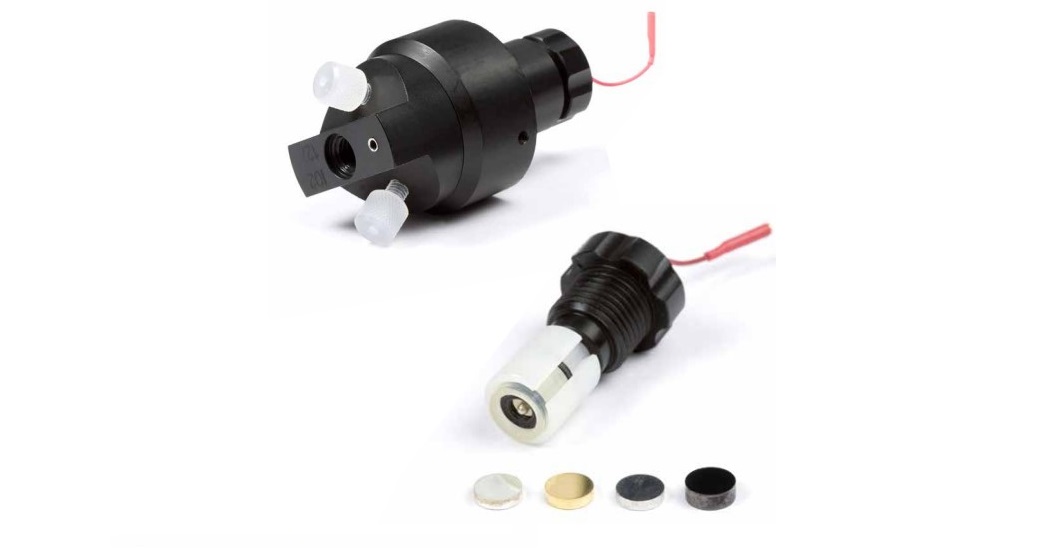

<FlexCell™의 교체 가능한 전극 디스크
SenCell™
- The most Sensitive Flow Cell
Antec Scientific의 또 다른 플로우셀인 SenCell™은 기존 플로우셀 대비 최소 3배 이상 향상된 검출 감도를 제공합니다. 이러한 독보적이고 뛰어난 검출 감도는 DECADE Elite의 우수한 성능의 핵심 항목 중 하나입니다.
가스켓이나 스페이서가 없는 구조기에 매우 간편한 유지보수가 가능합니다. 이 획기적인 구조는 여러분에게 그 어떠한 전기 화학 플로우셀 보다 뛰어난 검출 감도를 제공할 수 있습니다.
기존의 박막 분사 방식의 플로우셀의 분석법을 그대로 계승할 수 있으며 이를 통해 EP, USP, KP, AOAC 등 다양한 분석 공정서에 적용할 수 있습니다.
이 플로우셀은 신경 전달 물질, 탄수화물 등 고감도 분석이 필요한 어플리케이션에서 여러분에게 최상의 결과를 제공합니다.

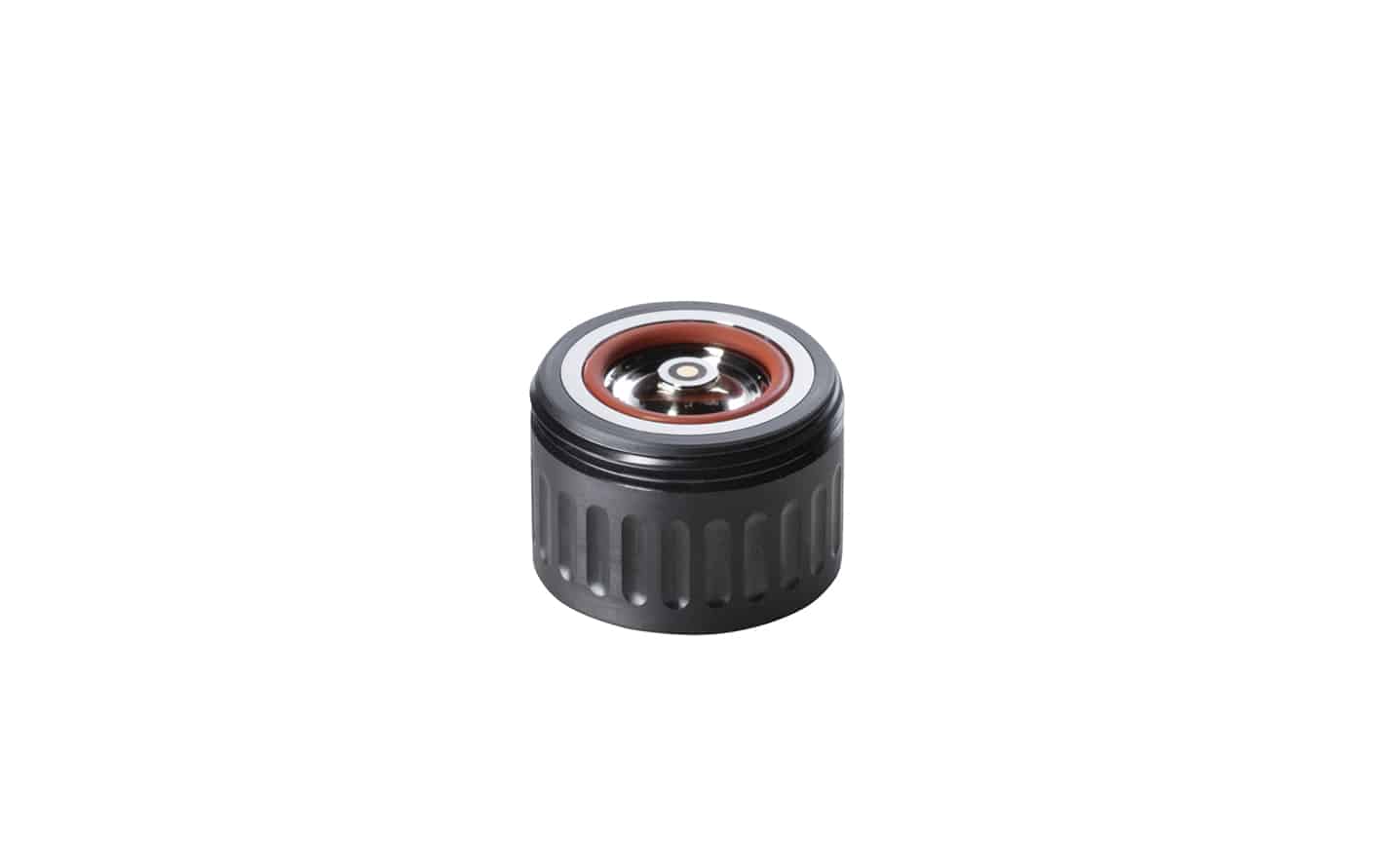

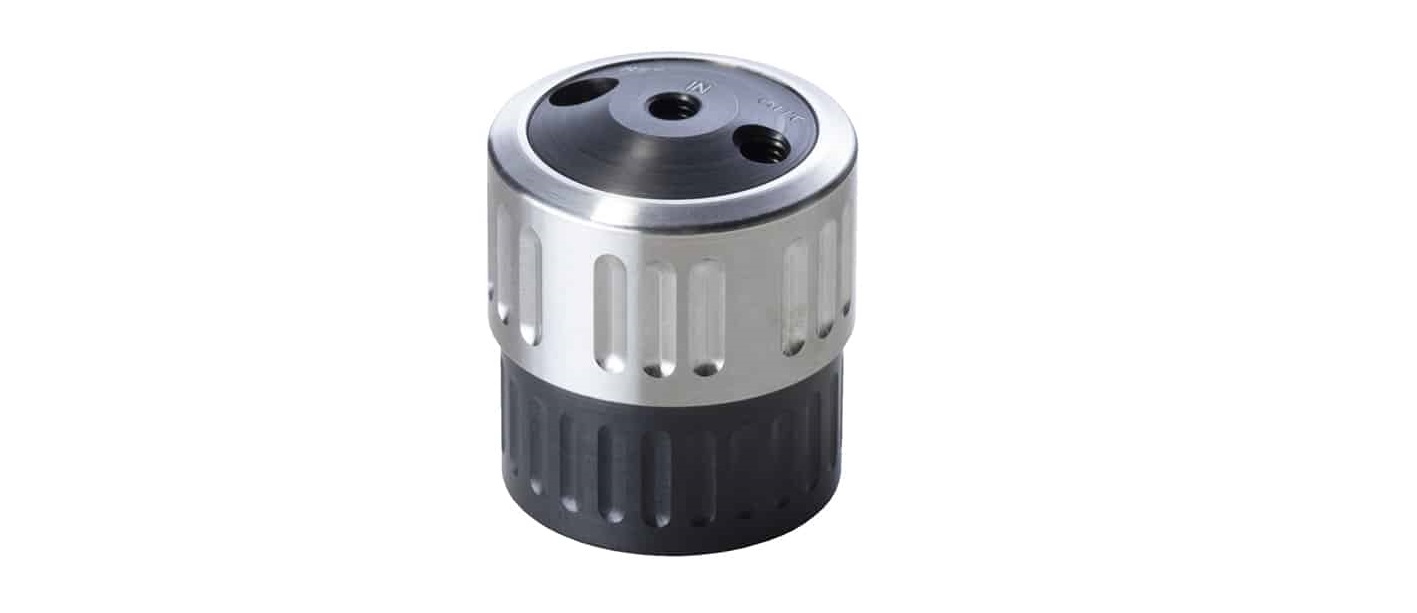

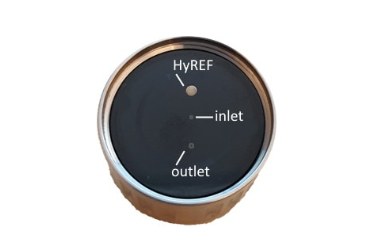

<SenCell™ with HyREF>
Sensitivity
- Highest Sensitivity

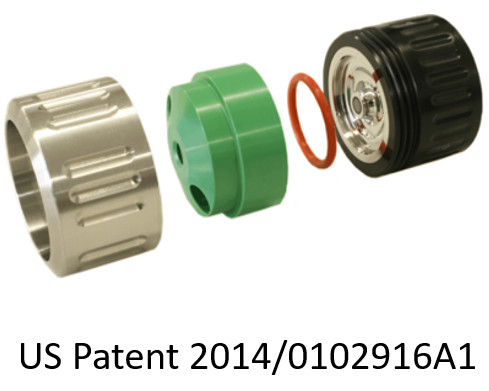

SenCell은 그 이름에서 알 수 있듯이 다른 플로우 셀에 비해 매우 우수한 검출 감도를 자랑합니다. 이는 일반적인 플로우 셀과 다른 셀 구조에 기인하는데, 새롭게 설계된 Wall-Jet 방식의 플로우 셀은 이동상이 작동 전극에 직분사 되는 구조인데, 이 구조를 통해 작동 용량을 기존 700 - 1500 nL에서 0 - 300 nL로 대폭 감소됐습니다.

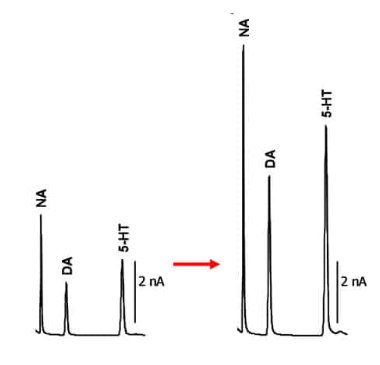

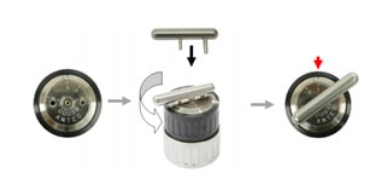

Adjustable Spacer Technology(AST)을 통해 사용자는 간편하게 SenCell의 셀 볼륨을 조절할 수 있으며 이를 통해 검출 감도를 변경할 수 있습니다. 단순히 셀 볼륨 포지션을 0.5에서 3으로 옮기기만 해도 오른쪽 크로마토그램과 같이 검출 감도가 상승하는 것을 확인할 수 있습니다.
<SenCell Space 0.5(좌) vs 3.0(우)>

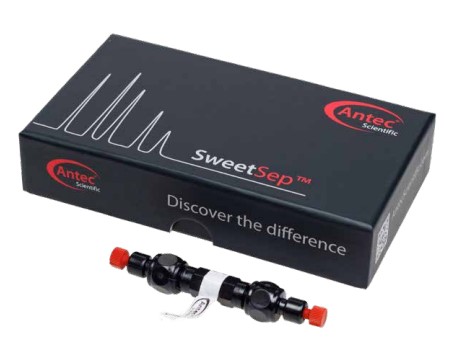

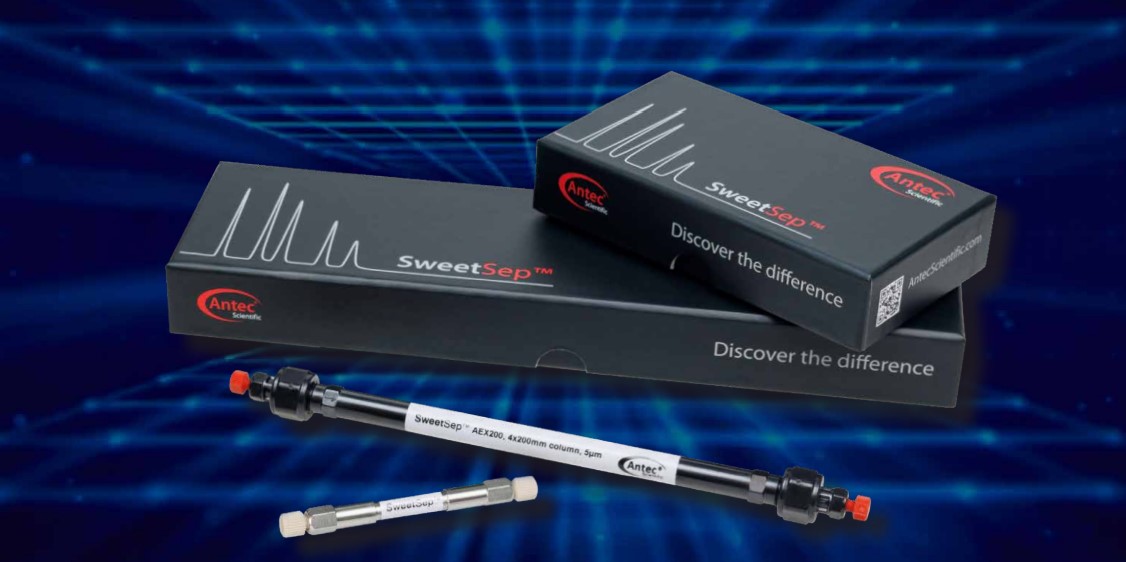

SWEETSEP™
탄수화물 및 당 분리를 위한 SweetSep™ 컬럼은 여러분에게 최상의 사용 경험을 제공합니다.
SweettSep™은 5 µm 크기의 고분자 고정상에 기반한 음이온 분리 컬럼입니다. 이 고정상은 크기가 매우 일정한 단분산 레진(Monodisperse resin particles)으로써 매우 일정하고 뛰어난 성능을 제공할 수 있습니다. 이를 통해 다른 컬럼 대비 적당한 압력, 높은 분리도, 빠른 분리를 제공하는 SweetSep은 단당류, 이당류부터 올리고당류 및 다당류까지 매우 폭넓은 어플리케이션 범위를 지원합니다.
SWEETSEP™은 두가지 분리 컬럼을 제공하며 특징과 어플리케이션은 다음과 같습니다.
- SWEETSEP™ AEX20 - Fast Separation&High Resolution
- 식품 내 단당류 및 이당류, 당단백질, Sialic Acid, Uronic Acid, FDG
- SWEETSEP™ AEX200 - High Resolution&Universial Separation
- 유당, 올리고당, 다당류 프로파일링 등 단당류 - 다당류 모든 범위에서 폭넓은 어플리케이션 지원
SweetSep™에 대해 보다 자세한 내용은 다음을 참고하세요
SWEETSEP™ AEX 20
- Fast Separation, High Resolution

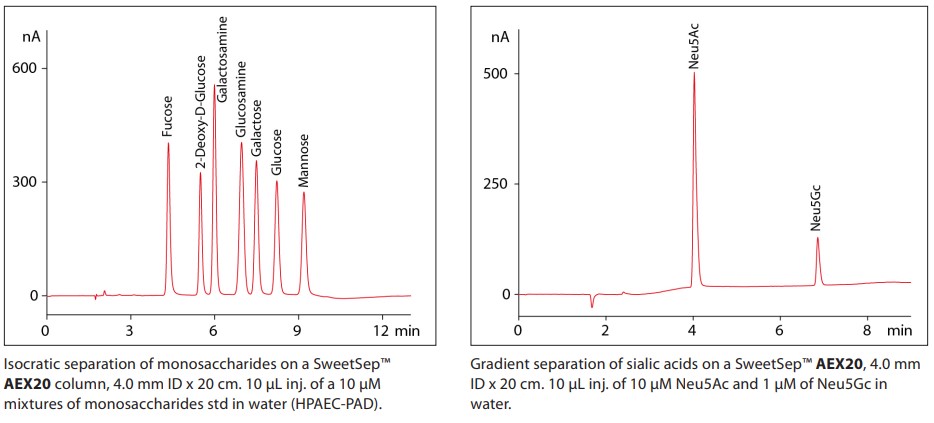

SweetSep™ AEX20 은 단당류 및 이당류 분석에서 높은 분리도와 빠른 분리를 동시에 제공합니다. 10분 이내에 12 개 이상의 단당 및 이당류를 높은 분리도로 분리해낼 수 있습니다.
1. 바이오매스 내 단당류 및 우론산 계열 분석
2. 당단백질 내의 단당류 및 시알산(Sialic Acids) 분석
SweetSep™ AEX 200
-Best Resolution, Universial Separation for Carbohydrates
SweetSep™ AEX200 은 단당류부터 다당류까지 모든 당 및 탄수화물 분리에 활용할 수 있는 범용적인 컬럼입니다. 매우 뛰어난 분리도에 기반해 단당류 및 이당류부터 다당류 프로파일링까지 매우 폭넓은 어플리케이션에 활용할 수 있습니다.
SWEETSEP™ AEX200 의 분석 예제는 다음과 같습니다.

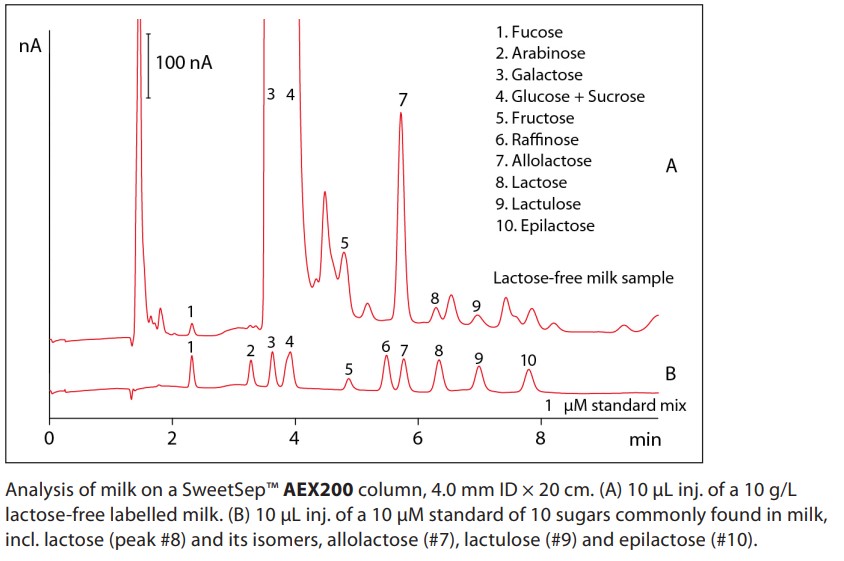

1. 식품 및 음료 내 락토스(Lactose) 함량 분석

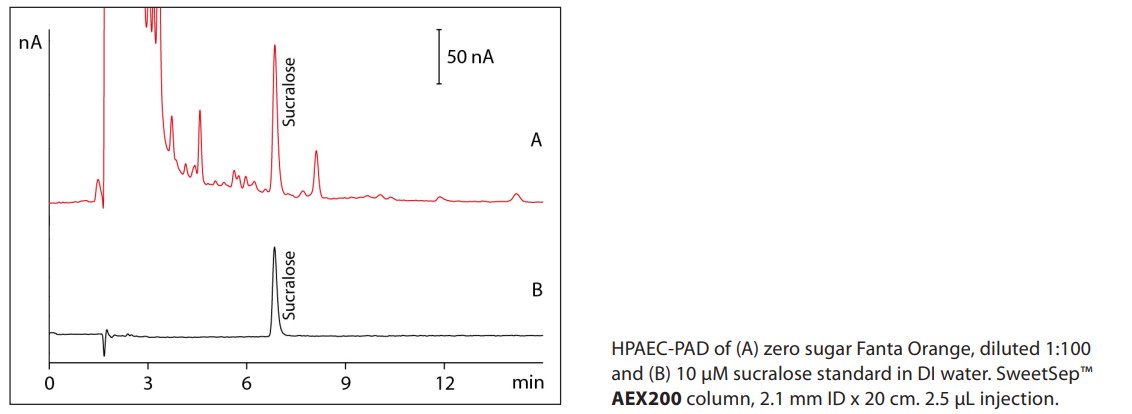

2. 제로 음료 내 대체감미료인 수크랄로스(Sucralose) 함량 분석
3. 식품 및 음료 내 단당류, 다당류 및 올리고당류 분석
4. 식품 내 올리고당, 다당류 프로파일링
SWEETSEP™ 컬럼은 다음과 같은 제원을 가집니다.
| 제품명 | SweetSep™ Anion Exchange Column | |||||||
| AEX 200 | AEX 20 | |||||||
| 고정상 | 물질 | Ethylvinylbenzene-divinylbenzene copolymer(St-EVB, DVB) | ||||||
| 입자 직경(µm) | 5 | |||||||
| 가교방식 | agglomerated pellicular resin | |||||||
| 작용기 | Sulfonated surface | |||||||
| 라텍스 | 물질 | Vinylbenzylchloride-divinylbenzene | ||||||
| 작용기 | Quaternary amine | bifunctional quaternary and tertiary amine | ||||||
| 유기용매 적합성 | 0 - 100 % ACN 혹은 MeOH | |||||||
| 작동 온도(°C) | 10 - 40 | |||||||
| pH 범위 | 0 - 14 | |||||||
AAT Column
시료 내 존재할 수 있는 아미노산은 대표적인 탄수화물 및 당류 분석을 방해하는 요인 중 하나입니다.
특히 당단백질(Glycoprotein) 내 단당류 분석의 경우 샘플 내 분석을 방해하는 아미노산 혹은 펩타이드 존재에 의해 분석하고자 하는 분석물이 방해를 받을 수 있습니다.
이러한 아미노산 및 소형 펩타이드는 당단백질에서 단당류 유리를 위한 가수분해 과정에서 발생할 수 있는데, 주입된 시료 내 라이신(Lysine) 및 글루타민(Glutamine)은 단당류 물질과 비슷한 시간대에 용리되기 때문에 정량, 정성 분석에 방해를 줄 수 있습니다.
따라서 당단백질 분석 대상 시료 내 아미노산 함량이 높을 경우 반드시 선택적 아미노산 제거가 요구됩니다.
Antec Scientific의 Amino Acid Trap(AAT) 컬럼은 이러한 시료 내 아미노산의 선택적 제거에 매우 탁월한 성능을 제공합니다.
<Amino Acid Trap(AAT) Column>
아미노산 트랩(AAT) 컬럼의 효과는 다음과 같습니다.
분리 컬럼: SWEETSEP™ AEX20
컬럼 온도: 30 °C
이동상: 20 mM NaOH
유속: 0.7 ml/min
샘플: 10 µM 단당류 + 1 µM 아미노산 첨가

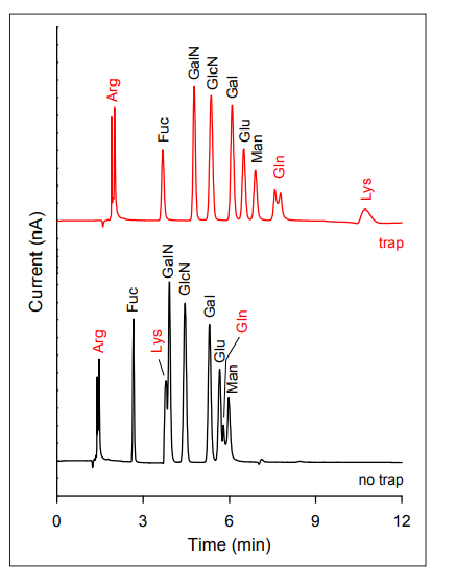

아민노산 트랩 컬럼이 없는 분석(아래)에선 글루타민(Gln)과 라이신(Lys)이 만노스(Mannose)와 갈락토사민(Galatosamine) 피크와 겹쳐서 용리돼 정성, 정량에 큰 방해를 줍니다. 아미노산 트랩 컬럼을 사용한 분석(위)에선 글루타민 및 라이신이 워싱 사이클에서 용리돼 단당류 분석물 피크가 개선됨을 볼 수 있습니다.
BIT Column
탄수화물 분석에 있어 이동상에 보른산 이온이 존재하는 경우 만노스(Mannose), 과당(Fructose) 및 당 알콜 등의 특정 당들의 피크 모양이 훼손될 수 있습니다. Borate는 대표적인 분석 및 분리에 큰 간섭을 주는 이온인데, 이런 보른산에 의한 피크 모양 왜곡 혹은 훼손을 방지하기 위해선 HPAEC-PAD 시스템에 사용될 이동상에서 보른산 이온을 제거하는 과정이 필요합니다.
Antec Scientific의 보른산 이온 트랩(BIT) 컬럼은 매우 효과적으로 이동상 내의 보른산 이온을 제거할 수 있습니다.
폴리올을 작용기로 가지는 10 µm 레진으로 충진된 이 컬럼은 4.0 x 50 mm 의 컬럼 사이즈에서 매우 큰 컬럼 용량에 기반해 이동상 내의 보른산 이온을 선택적으로 제거할 수 있습니다.
<Borate Ion Trap(BIT) Column>
보른산 이온 트랩(BIT) 컬럼의 효과는 다음과 같습니다.
분리 컬럼: SWEETSEP™ AEX20
컬럼 온도: 30 °C
이동상: 12 mM NaOH (10 ppb of Borate Spiked)
유속: 0.7 ml/min
샘플: 10 µM 단당류 혼합 용액

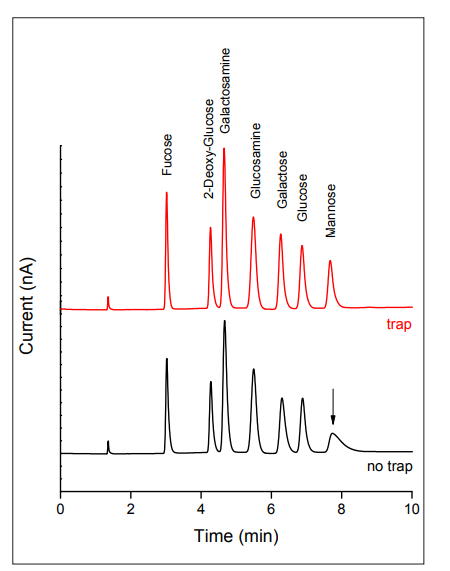

보른산 이온 트랩 컬럼의 효과 확인을 위해 12 mM NaOH 이동상에 10 µg/L의 보른산 이온이 첨가됐습니다. 이러한 이동사 조건 하에 보른산 트랩 컬럼이 없는 경우 만노스(Mannose)의 피크에 테일링이 생겨 피크 왜곡이 발생하는 것을 알 수 있습니다. 보른산 이온 트랩 컬럼을 사용했을 때 이러한 문제는 해결되었습니다.
vs HPLC
탄수화물, 당 및 글리코사이드 분석에 있어 고전적으로 사용된 검출 방법은 굴절률 검출(Refractive Index Detection) 입니다.
탄수화물 및 당류는 공통적인 분자 구조를 가지고 있어 분리에도 어려움이 있지만 분자 구조 내에 흡광도 특이성을 가지는 구조가 없어 200-800 nm 파장에서 별다른 흡광 반응을 하지 않습니다. 따라서 분석물의 종류에 구애받지 않고 검출가능한 검출법을 사용해야 합니다.
대표적으로 굴절률 검출기와 레이저 산란 검출 방법이 사용됩니다.하지만 당 및 탄수화물 분석에 있어 굴절률 검출 혹은 레이저 산란 검출 방법은 몇가지 중요한 결점이 존재합니다. 이러한 결점들은 분석 결과의 신뢰도를 떨어뜨리며 결과적으로는 사용자의 분석 경험을 악화시킵니다.
굴절률 검출기는 태생적으로 낮은 감도와 그래디언트 사용이 불가능하다는 단점이 있습니다. 이는 세부적인 분리 조절이 어렵거나 불가능하며 검출 감도가 낮아 만족할만한 분석을 할 수 없습니다.
ELSD는 굴절률 검출기에 비해 상대적으로 높은 감도를 가지지만 여전히 만족할만한 감도를 제공하지 못합니다. 여전히 요구되는 저농도 희귀당 분석은 불가능하며 검출 방식의 Dynamic Range 등의 다양한 한계점이 존재합니다.
전기화학 검출기 DECADE Elite에 기반한 ALEXYS Carbohydrate Analyzer는 이러한 고전적 분석법의 여러 단점을 완벽하게 극복했습니다.
분석물의 산화-환원 반응을 이용하는 전류법에 기반한 전기 화학 검출기는 이러한 한계들을 모두 극복한 검출기입니다.
많은 Hydroxide 작용기(-OH)를 가진 탄수화물 분자는 그 구조상 산화 환원 반응시 매우 풍부한 전자를 내놓게 됩니다. 광학적 반응이 아닌 전자의 흐름을 검출하는 방식이기 때문에 매우 우수한 검출 감도와 낮은 검출 한계를 제공합니다.
다음은 ALEXYS Carbohydrate Analyzer 시스템이 가지는 장점입니다.
1. 컬럼과 분리도
- Key Point: High Resolution, Universial Column
ALEXYS Carbohydrate는 SweetSep 고성능 음이온 분리 컬럼을 사용합니다. 이는 리간드 교환 분리 방식이 아닌 고성능 음이온 교환 분리 방식(HPAEC; High Performance Anion Exchange Chromatography)에 기반하는데, 고전적으로 탄수화물 분석에 활용된 리간드 교환 혹은 HILIC 컬럼에 비해 매우 뛰어난 분리도와 검출 감도를 제공합니다.
또한 분석 대상 당류마다 컬럼을 다르게 써야하는 것과는 다르게 SweetSep은 AEX20, AEX200 두 가지 컬럼으로 DP1 단당류부터 DP90 다당류까지 모든 분석 어플리케이션을 지원합니다. AEX20은 단당류 분석에 있어 뛰어난 분리도와 빠른 분석 시간을 제공하며 AEX200은 단당류부터 다당류까지 폭넓은 어플리케이션 범위를 지원하며 매우 뛰어난 분리도를 제공합니다.

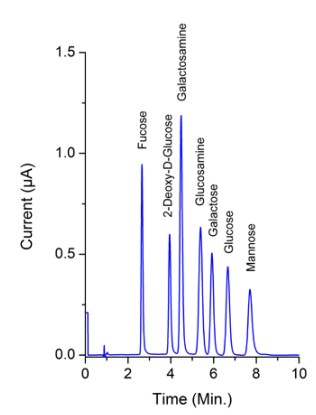

아래는 SweetSep™ AEX20 컬럼을 이용한 단당, 다당류 분석 예시 크로마토그래피입니다.

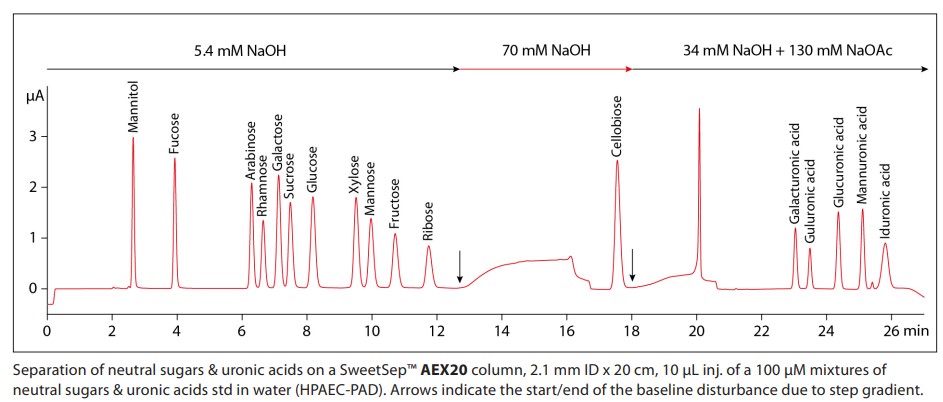

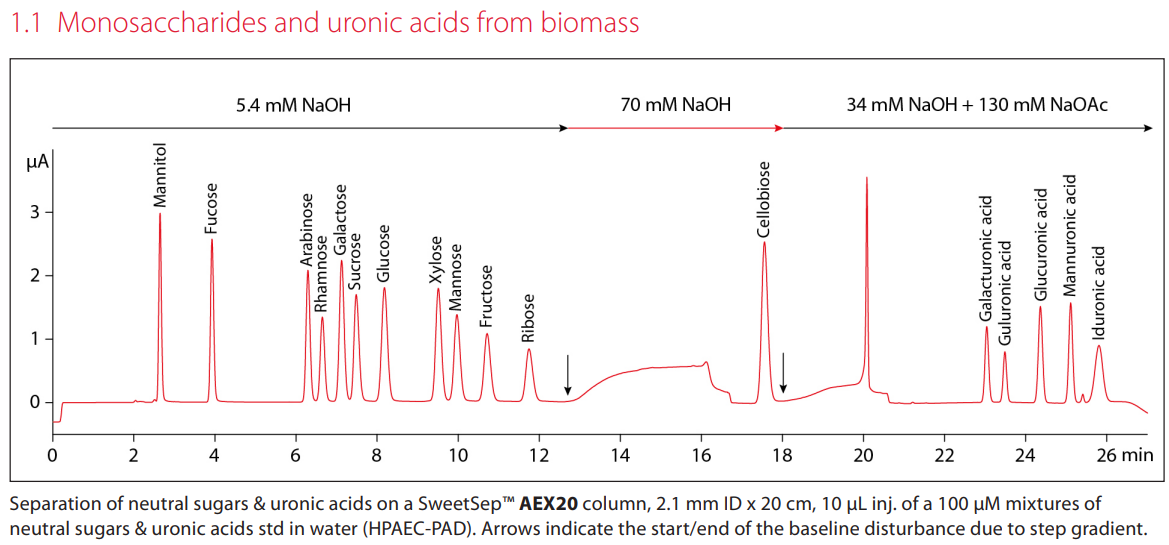

Monosaccharides and uronic acids from biomass

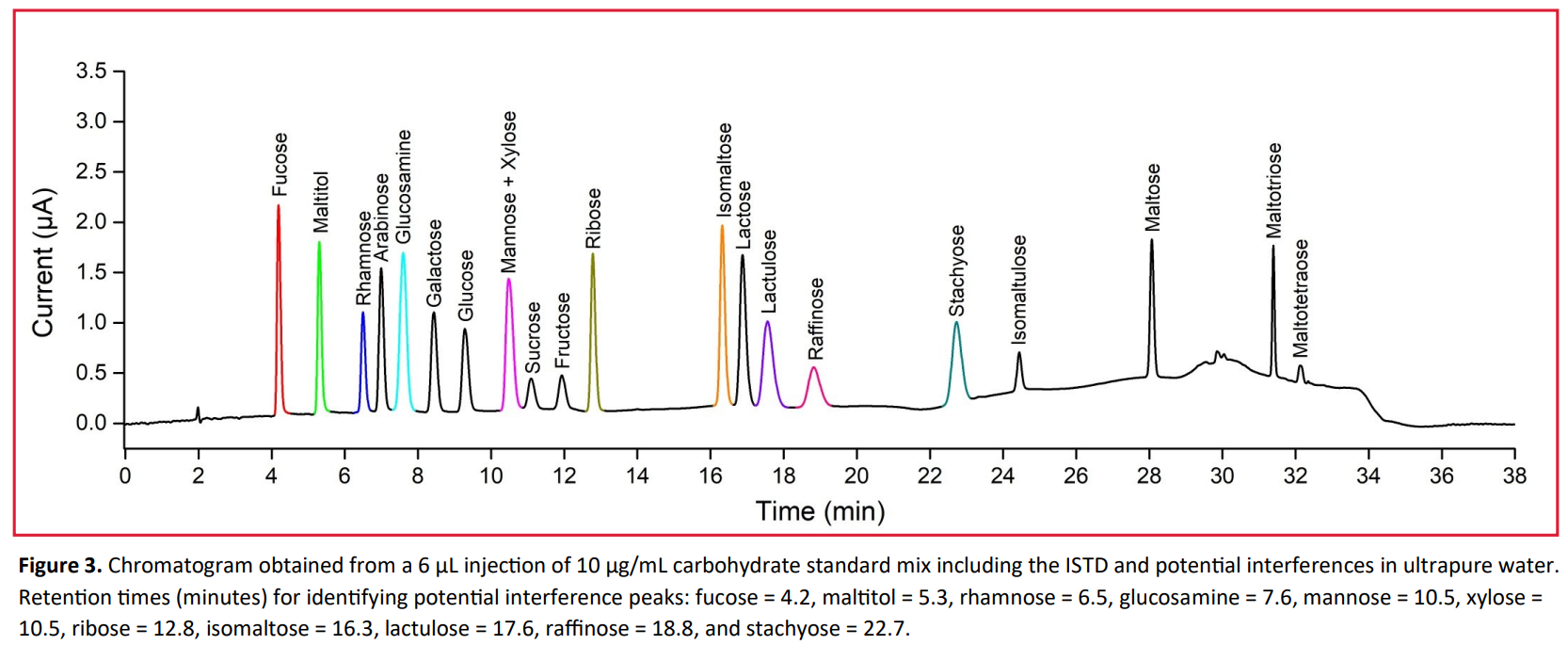

Carbohydrate According to AOAC 2018.16
예제 크로마토그램에서 확인할 수 있듯이 단 하나의 컬럼 다양한 당류를 우수한 분리도로 분석할 수 있습니다. 또한 사용자가 필요시 이동상의 농도를 조절하거나, 그래디언트를 조절함으로써 상황에 맞게 분석법을 변경하여 원하는 분석을 할 수 있습니다.

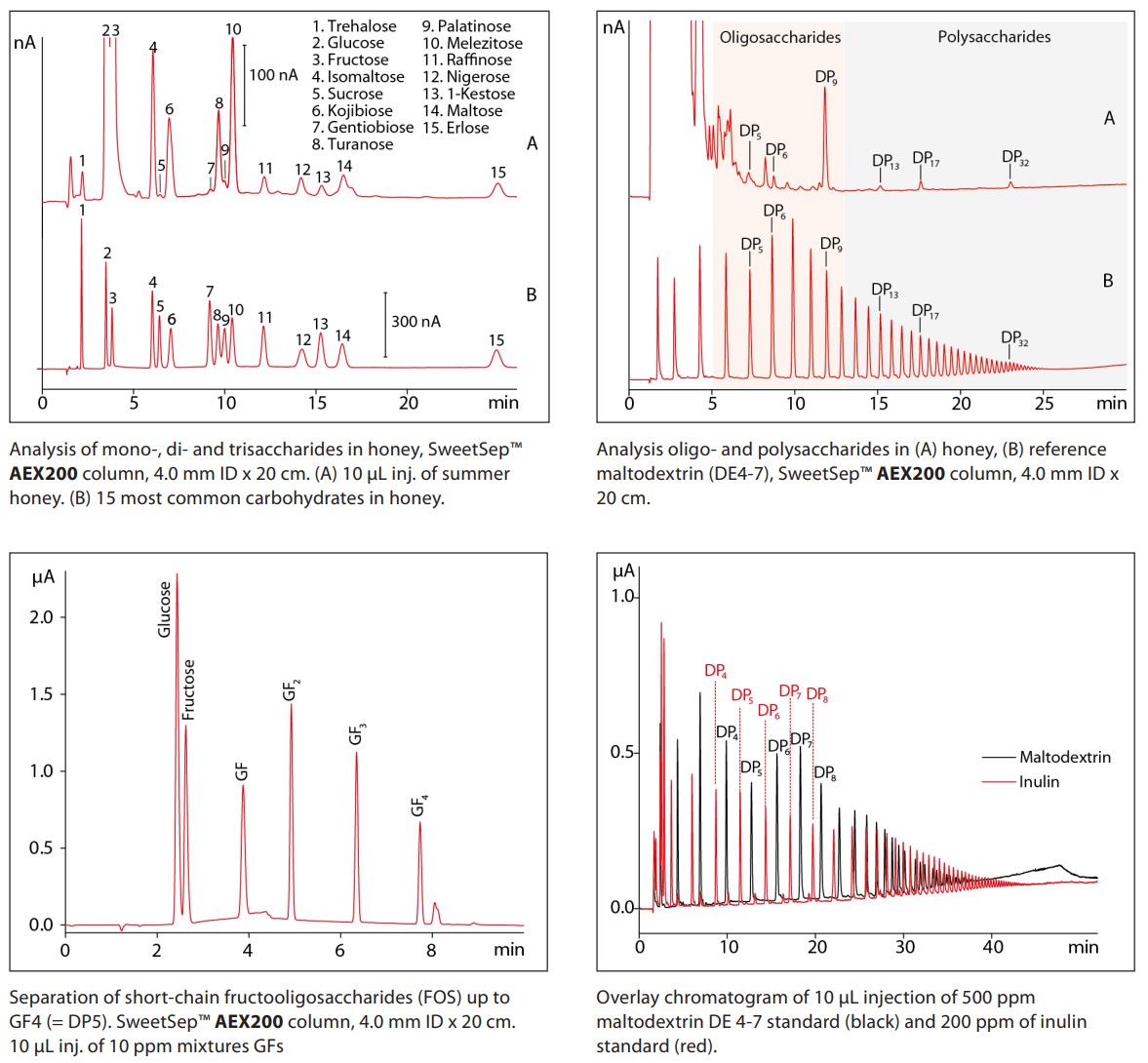

다음은 SweetSep™ AEX200의 예제 크로마토그램입니다.

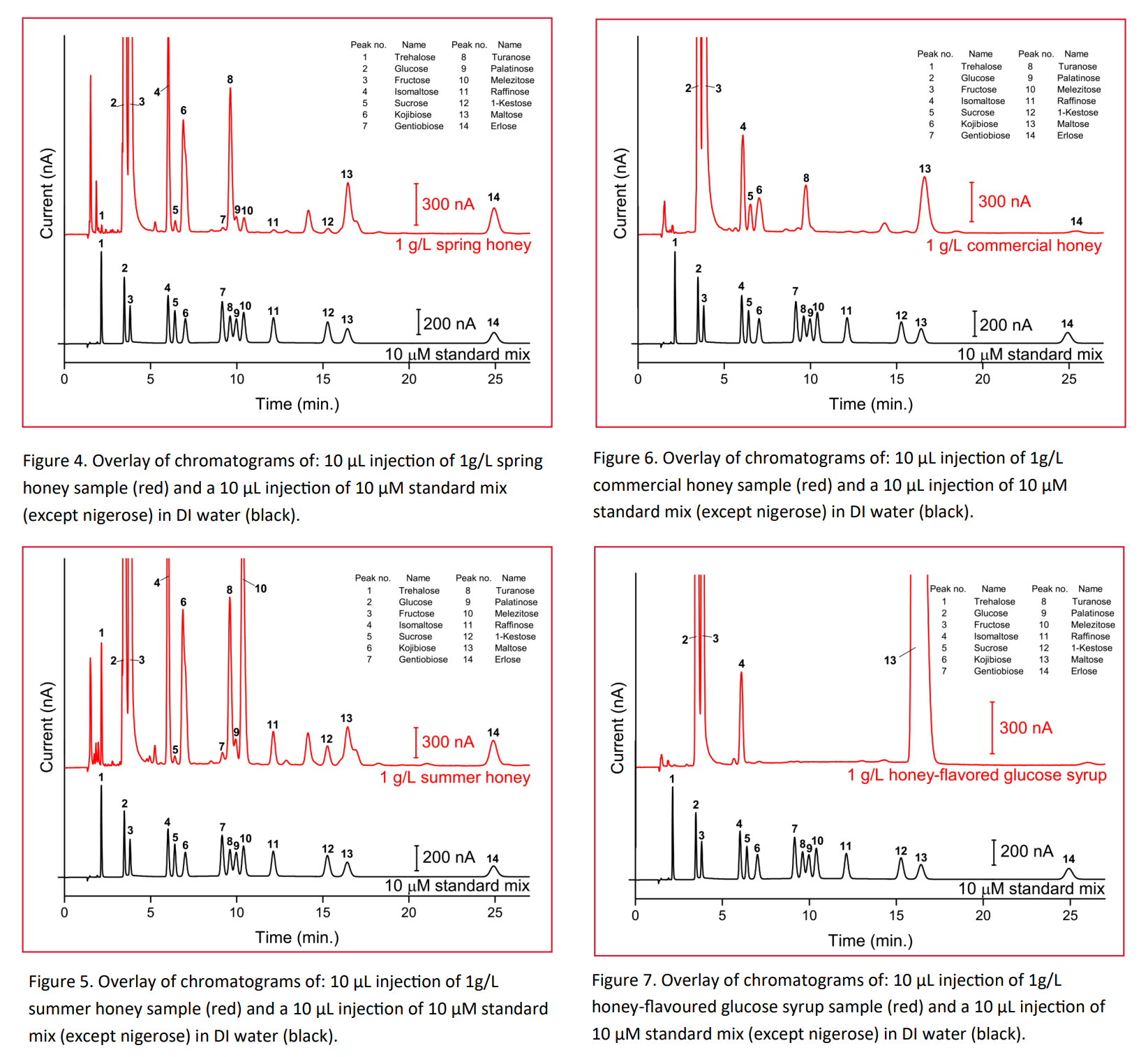

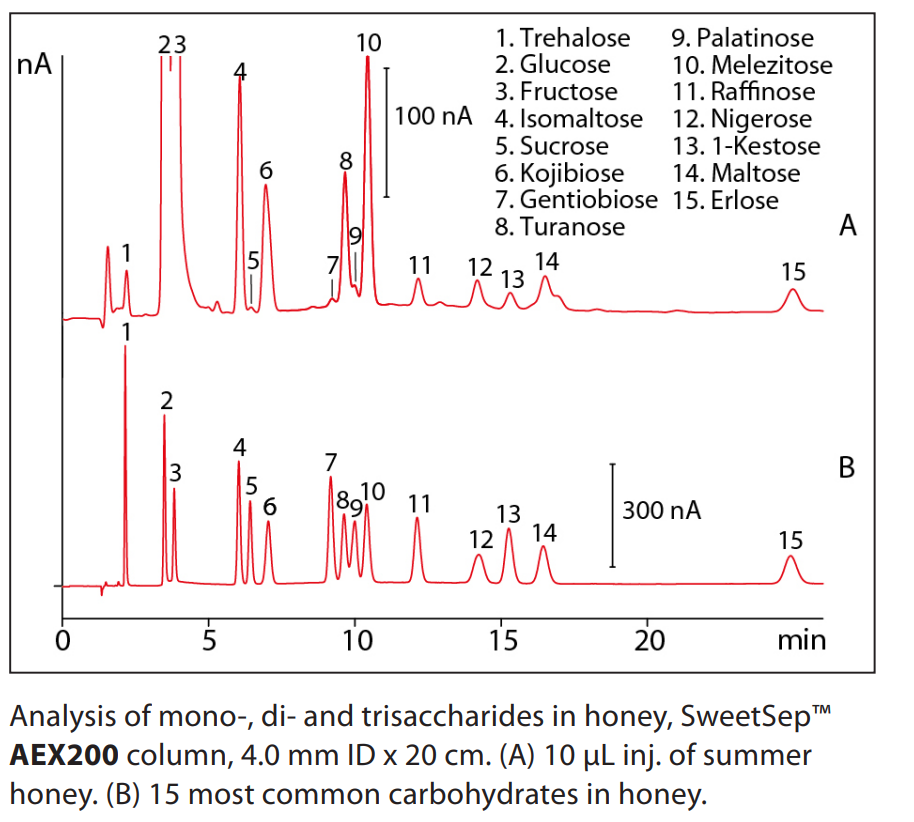

Carbohydrates in Honey, Standard Cromatograms

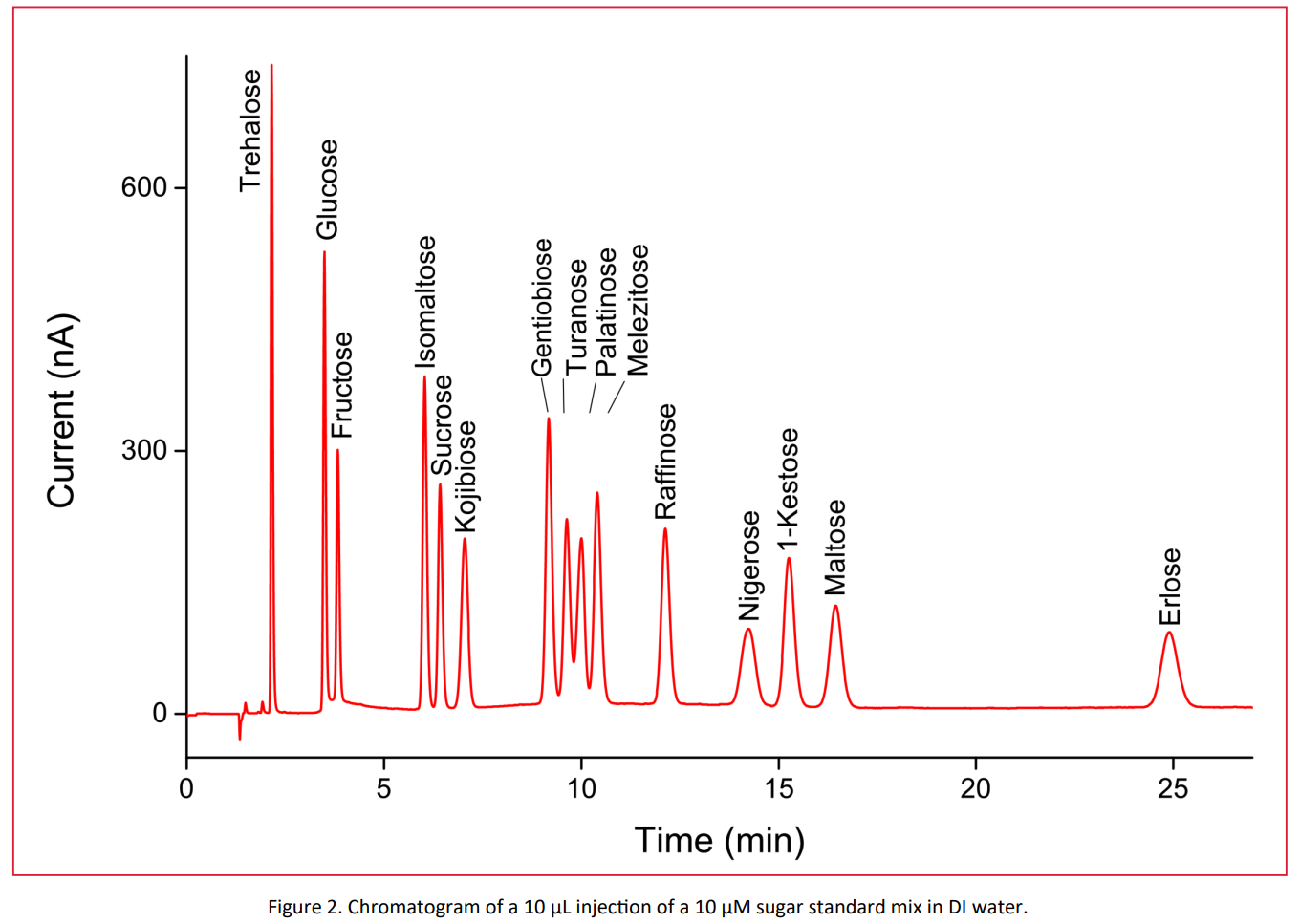

위 크로마토그램들은 SweeSep™ AEX200, 68 mM Hydroxide 등용매 조건으로 분리한 크로마토그램입니다. 그래디언트 없이 15가지의 당류를 뛰어난 분리도로 분리합니다. Gentibiose - Melezitose의 분리는 그래디언트 혹은 온도 조건 변화로 개선될 수 있습니다.
시료의 복잡한 매트릭스에 의해 발생하는 간섭에도 여전히 뛰어난 분리도를 제공합니다.
2. 검출 감도
- Key Point: SenCell, Matrix Effect
분석물의 산화-환원 반응을 이용하는 전기화학 검출기는 매우 뛰어난 검출 감도를 제공합니다. 100 ppm 분석에도 감도 문제가 발생하는 굴절률 검출기 혹은 ELSD 검출기와는 다르게, 전기 화학 검출을 통한 탄수화물 분석은 1 ppm 이하의 농도 분석도 문제 없이 수행합니다. Antec Scientific의 전기화학 검출기의 매우 우수한 검출 감도는 컬럼 뿐만 아니라 플로우셀인 SenCell에 의해 이뤄집니다.
SenCell은 시중의 다른 전기화학 플로우셀과 다른, 특허 받은 구조인 Wall-Jet 방식의 플로우셀인데, 이를 통해 작동 부피를 획기적으로 줄여서 최대 30배 이상의 검출 감도 향상을 제공합니다.

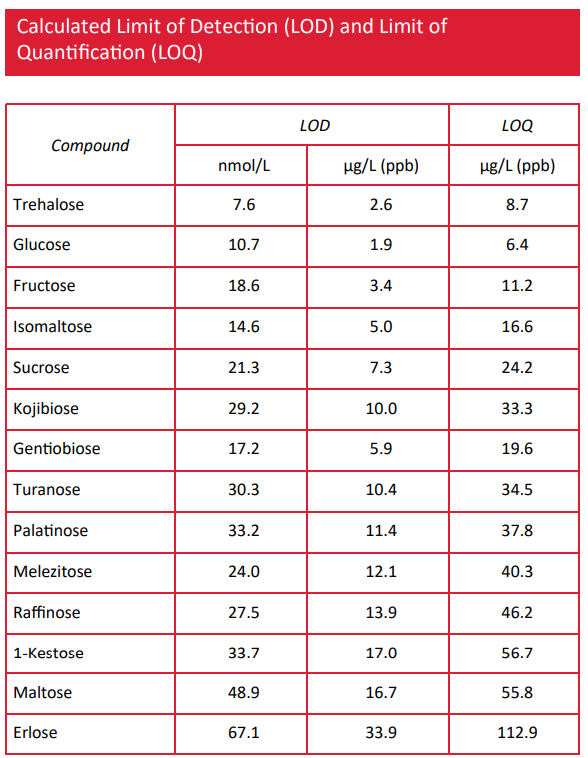

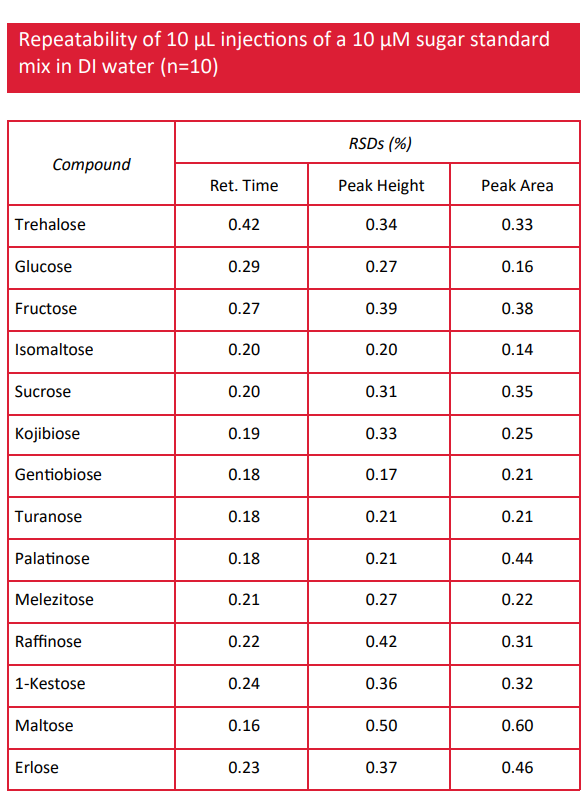

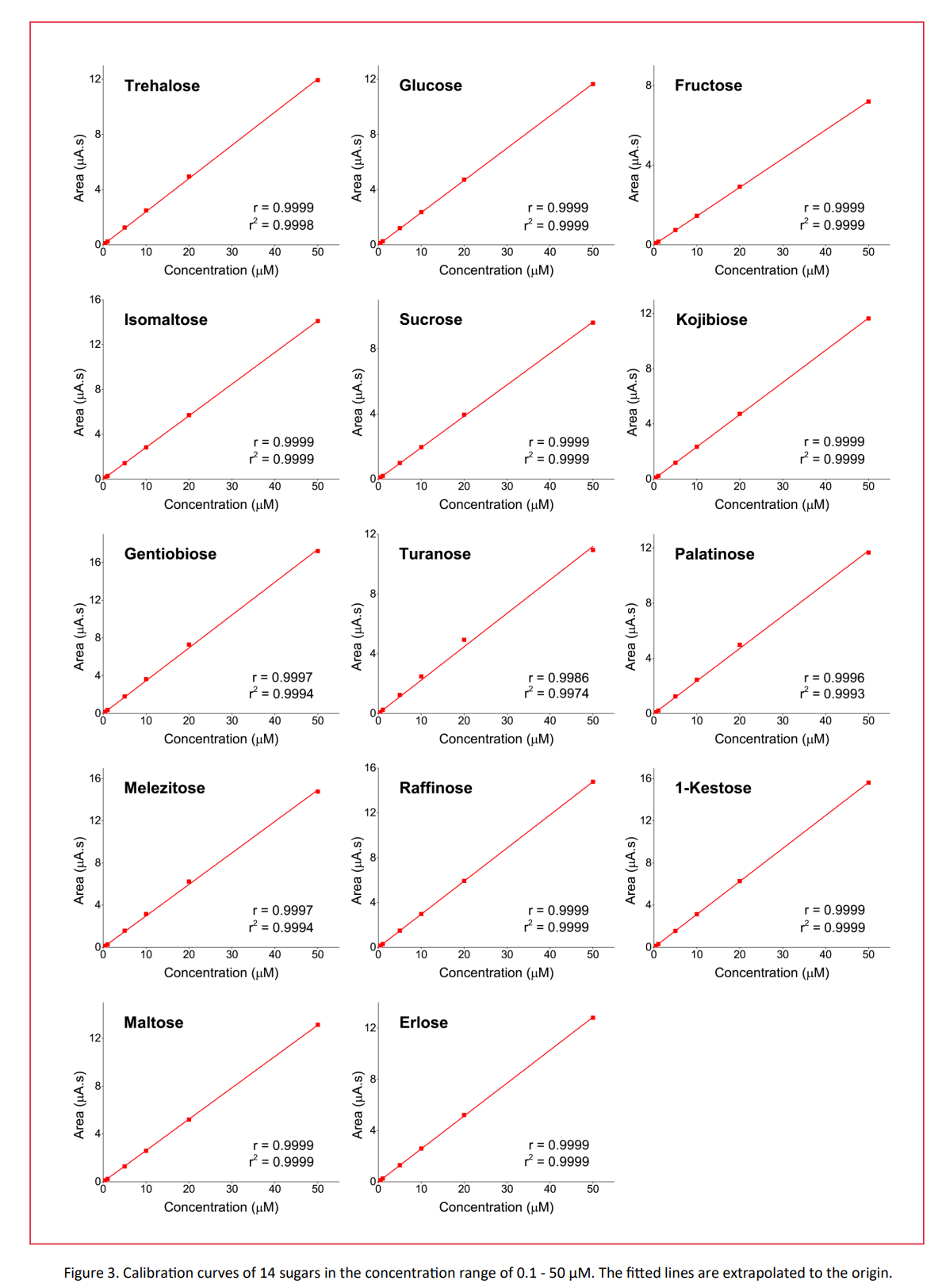

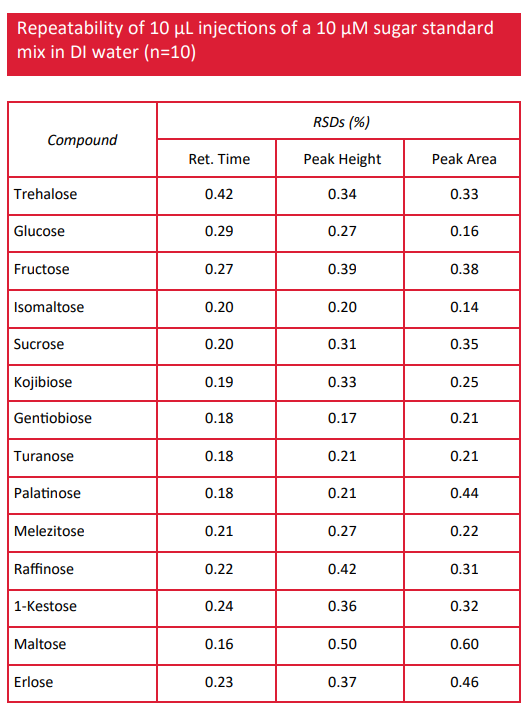

아래 표는 SenCell과 SweetSep™을 이용한 분석에서 대표적인 당류의 검출, 정량 한계표입니다.
이미지를 클릭시 이동합니다.
이미지를 클릭시 이동합니다.
놀라운 점은, 2.1 mm 내경의 SweetSep™을 사용하는 경우 이보다 뛰어난 검출, 정량 한계를 얻을 수 있다는 점입니다.
ALEXYS Carbohydrate Analyzer의 뛰어난 검출 감도는 DP1 ~ DP5의 개별 종류 당을 분석하는 것 뿐만 아니라 시료 내 DP1 ~ DP90 당류 분석을 통한 핑거프린팅역시 가능하게 합니다.

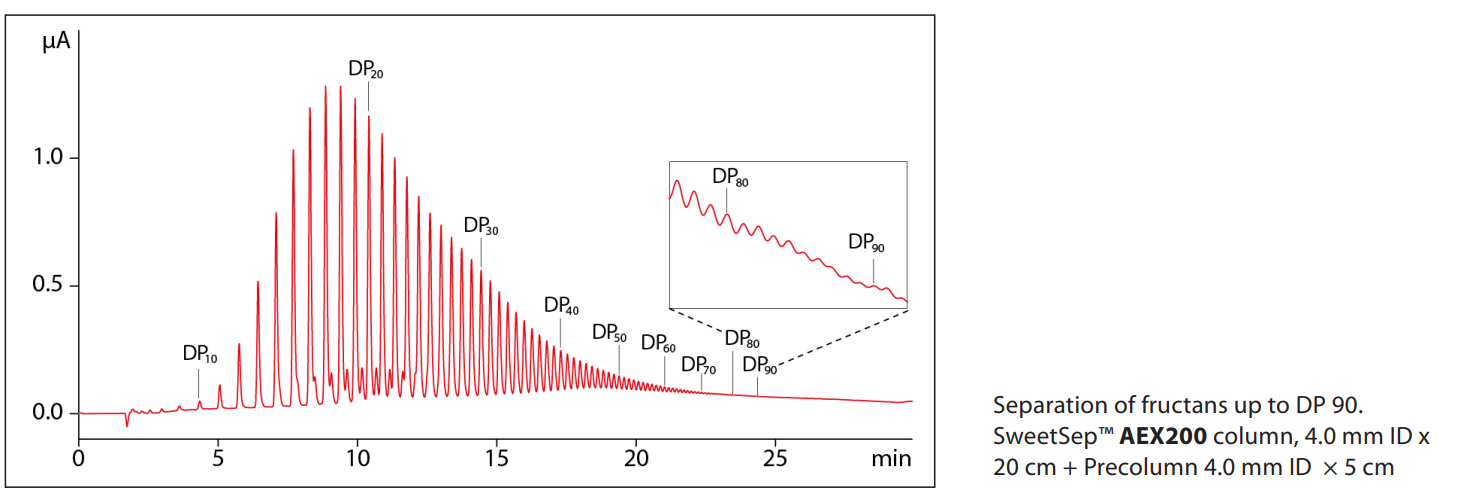

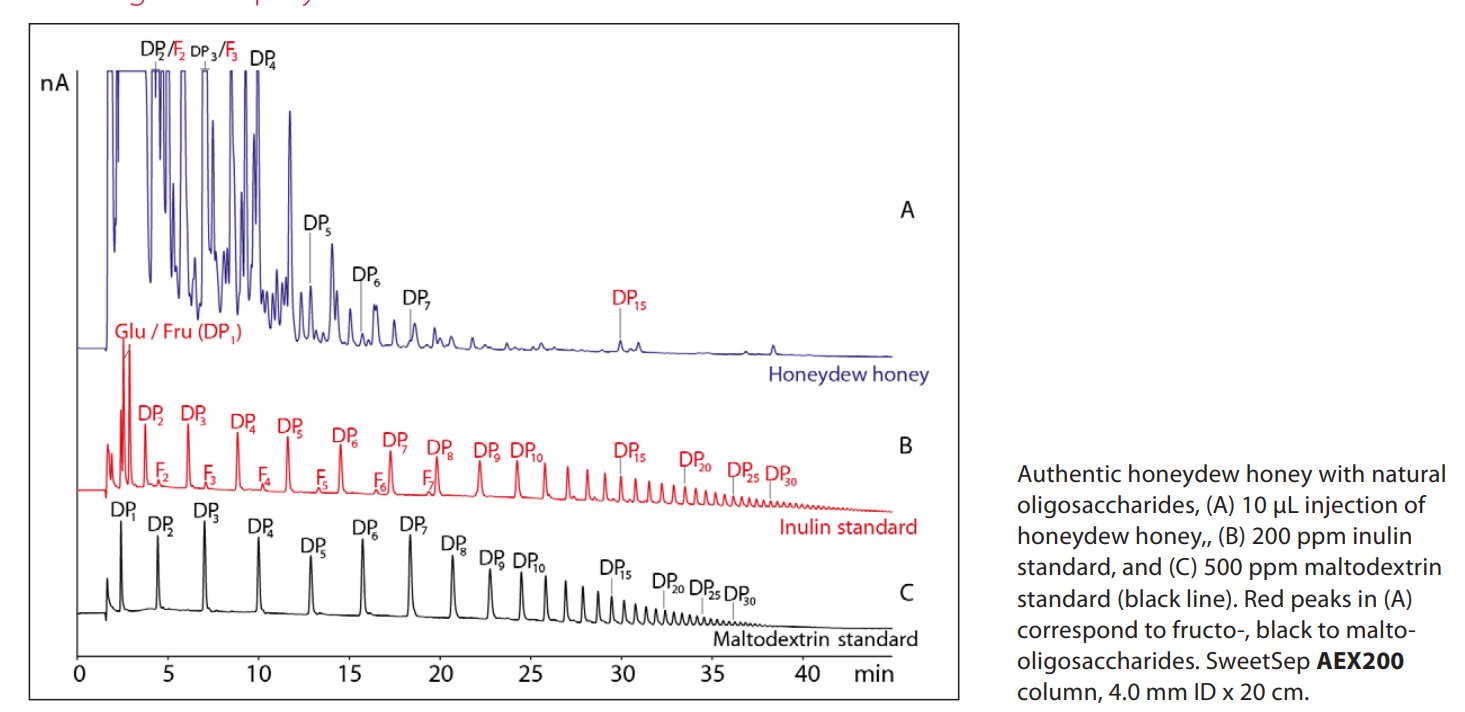

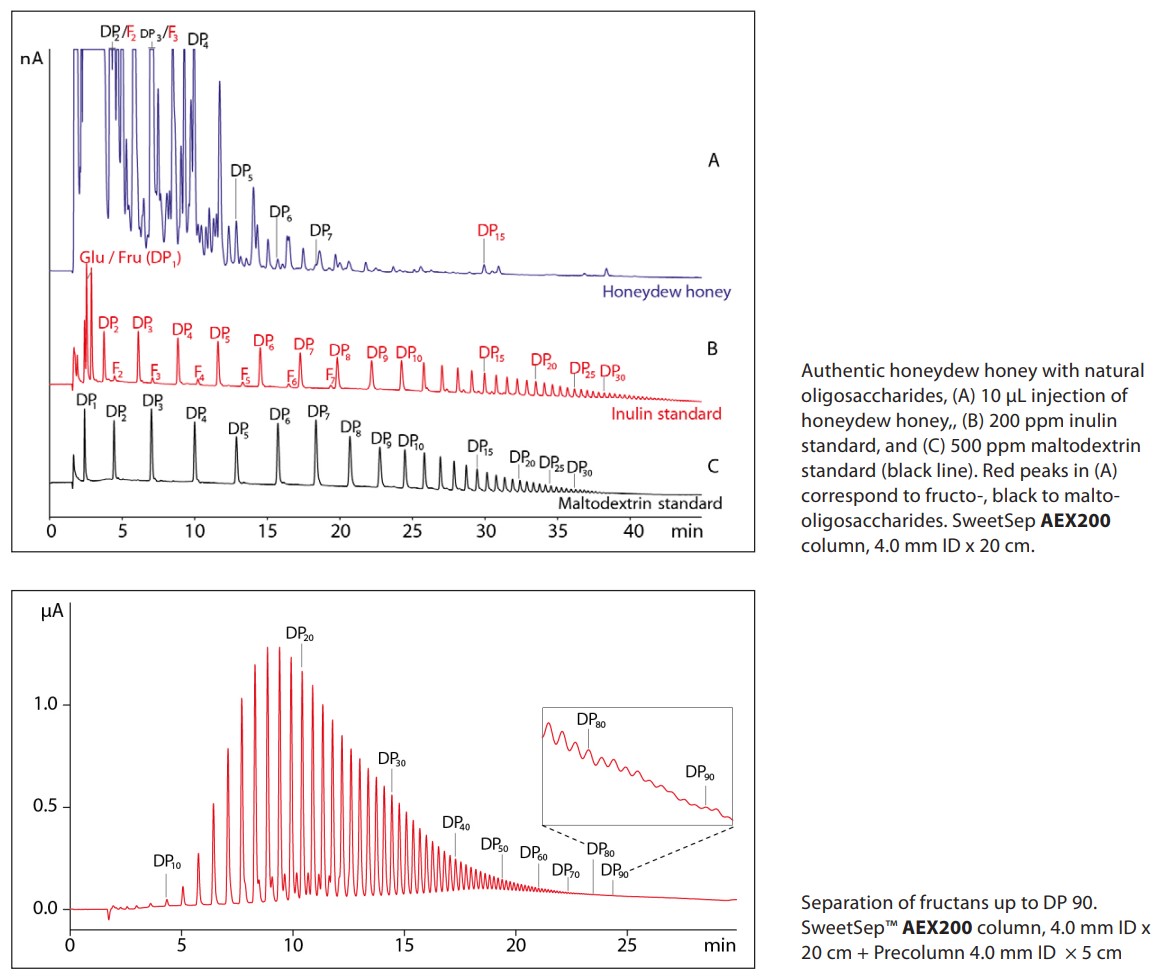

다음은 말토덱스트린 표준액을 통한 DP1 ~ DP30 당의 분리 크로마토그램과 프럭탄 분석을 통한 DP1 ~ DP90 분리 크로마토그램입니다.
DECADE Elite 검출기의 매우 뛰어난 감도와 SweetSep 컬럼의 강력한 분리는 여러분에게 매우 폭넓고 강력한 분석 범위를 제공합니다.
3. 요약
- Key Point: High Resolution, Low Detection Limit, Wild Application
2018년 AOAC의 식품, 동물 사료 내 당류 분석 방법으로 HPAEC-PAD를 제시하면서 여러분은 더이상 HPLC-RI 혹은 HPLC-ELSD를 통한 탄수화물 및 당류 분석 어플리케이션에 고통받지 않아도 됩니다.
ALEXYS Carbohydrate Analyzer는 여러분에게 강력한 성능과 안정적인 시스템을 동시에 제공합니다.
손쉬운 이동상 제조, 빠른 분리, 높은 분리도에 기반해 광범위한 어플리케이션 지원까지 여러분의 탄수화물 분석에 최상의 사용 경험을 제공할 수 있습니다.
